不一定。999、916、750是成色標示，不能單憑幾個數字就確認整件金飾的實際含金量。同時，916和750本來就不是足金：它們分別標示91.6%及75%的含金比例，並不因純度較低而自動變成「假金」。要分清的是標示是否符合實物，以及檢測結果能代表哪個部位。
準備買賣舊金時，最容易混淆三件事：印記寫了甚麼、儀器在甚麼位置測到甚麼、最後按甚麼成色與淨重計價。本文按這個次序解釋；整批斷鏈、耳環與戒指的分袋方法，可另看散金整理清單。
一、999、916、750各代表甚麼？先分清足金與K金

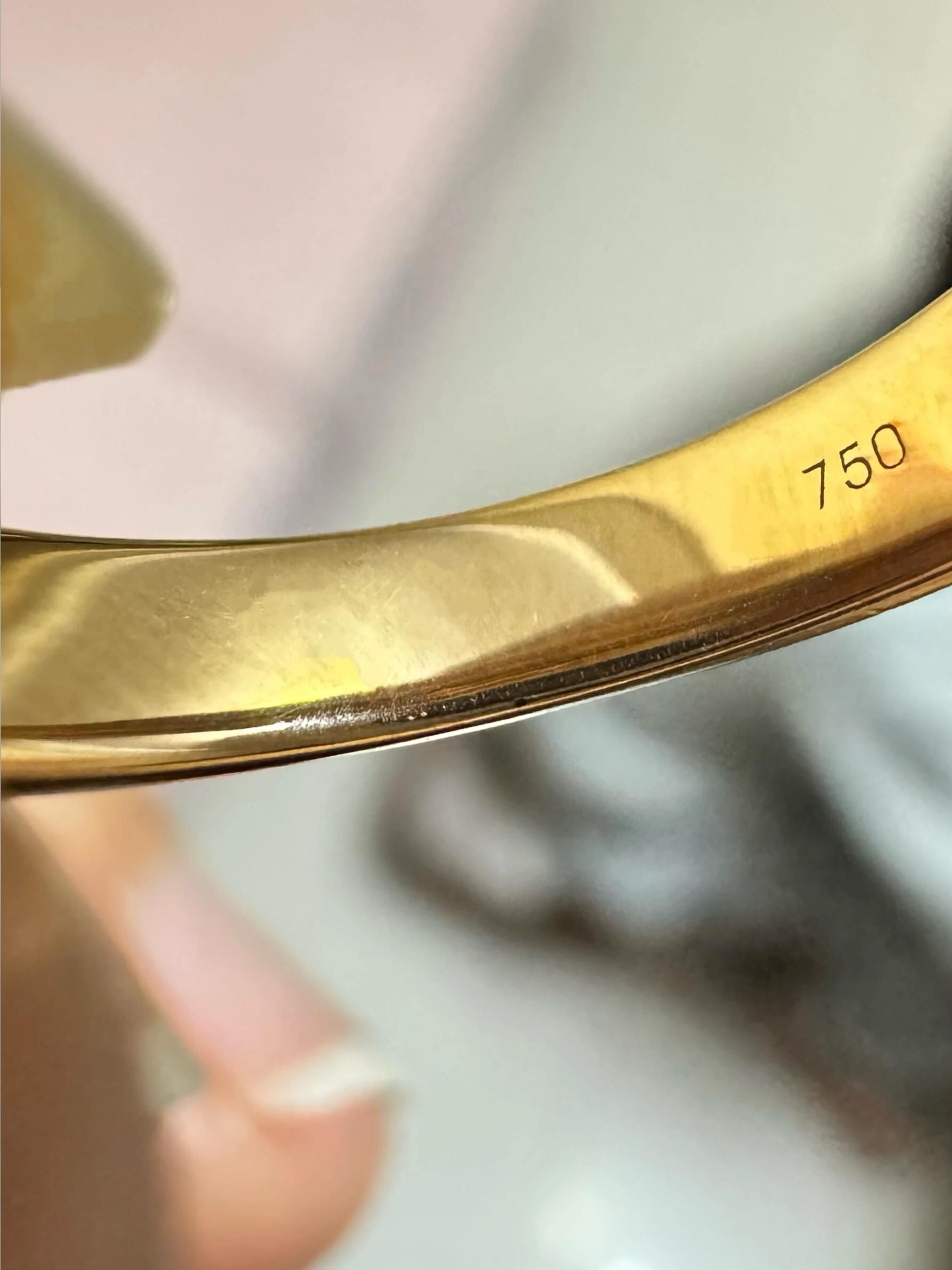

千分比印記表示合金中黃金所佔的比例；K金則以24份表示成色，理論換算為「K數 ÷ 24」。例如18 ÷ 24＝75%，與750對應。22 ÷ 24約為91.67%，市場可見916等標示，記錄時應照抄實際印記，不自行補小數位。成色與顏色的基本說明可參考世界黃金協會。
| 所見印記 | 標示含金比例 | 閱讀重點 |
|---|---|---|
| 999／Au999 | 99.9% | 不是100%；還要確認實物是否符合標示 |
| 999.9／9999 | 99.99% | 比999多一位成色標示，不等於照片能證明真偽 |

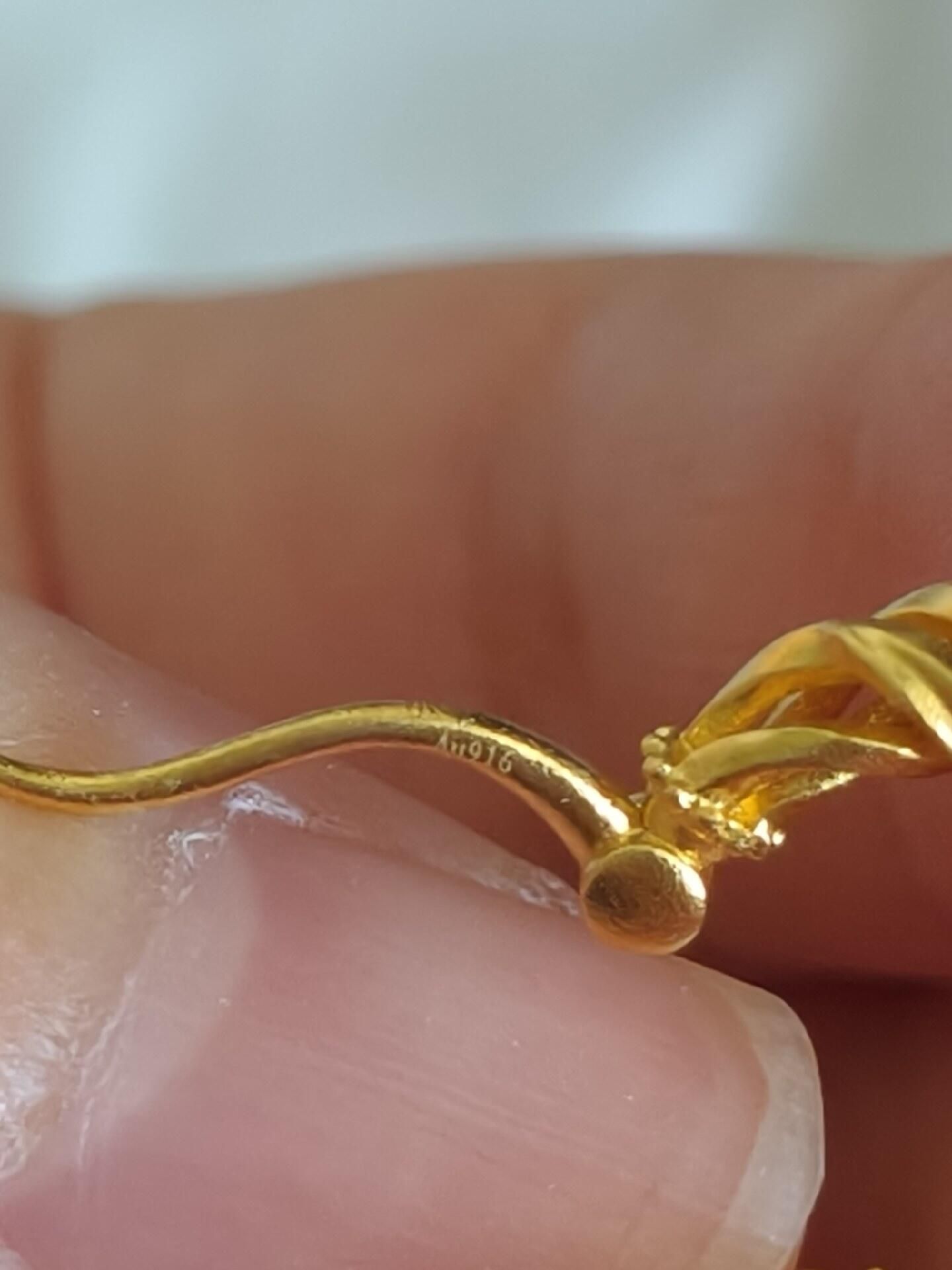

| 916 | 91.6% | 常見於22K金，不應按999足金理解 |
| 750／Au750／18K | 75% | 18K黃金、白色K金或玫瑰金可有同一含金比例 |
| 585／14K | 585為58.5% | 14K常用585標示；仍須核對實測與報價口徑 |
香港海關說明，黃金純度至少達999/1000才可稱為「足金」，詳見海關金器標記說明。外地購買的首飾應連同當地標記、單據及成色資料核對，不能只因購買地區便推定實際純度。
二、成色印記、品牌字樣和檢測報告，證明的事情不同
- 成色數字：表示製品宣稱的含金比例；單獨的750或999不能代替對實物的測試。
- 品牌、廠記或檢驗所標誌：可協助追查來源，但須對照相關制度及紀錄。不能把所有鋼印都當成獨立第三方驗證。
- 購買單據：可補充品名、購入時標示與重量；首飾其後有否改款、修補或更換扣件，仍要另行了解。
- 本次檢測報告：須能對回該件物品，並列明方法、測試位置及結果；只見一張沒有物件資料的儀器畫面，難以判斷它代表甚麼。
世界黃金協會的印記介紹說明了成色、檢驗所及製造者標記的不同作用。沒有品牌代號或印記磨損，可以是需要補資料的情況，並不是單憑外觀判假金的充分理由。
三、為甚麼印記與讀數不同？先看位置、表面及結構
主體、焊位與扣件未必適合用同一測點代表

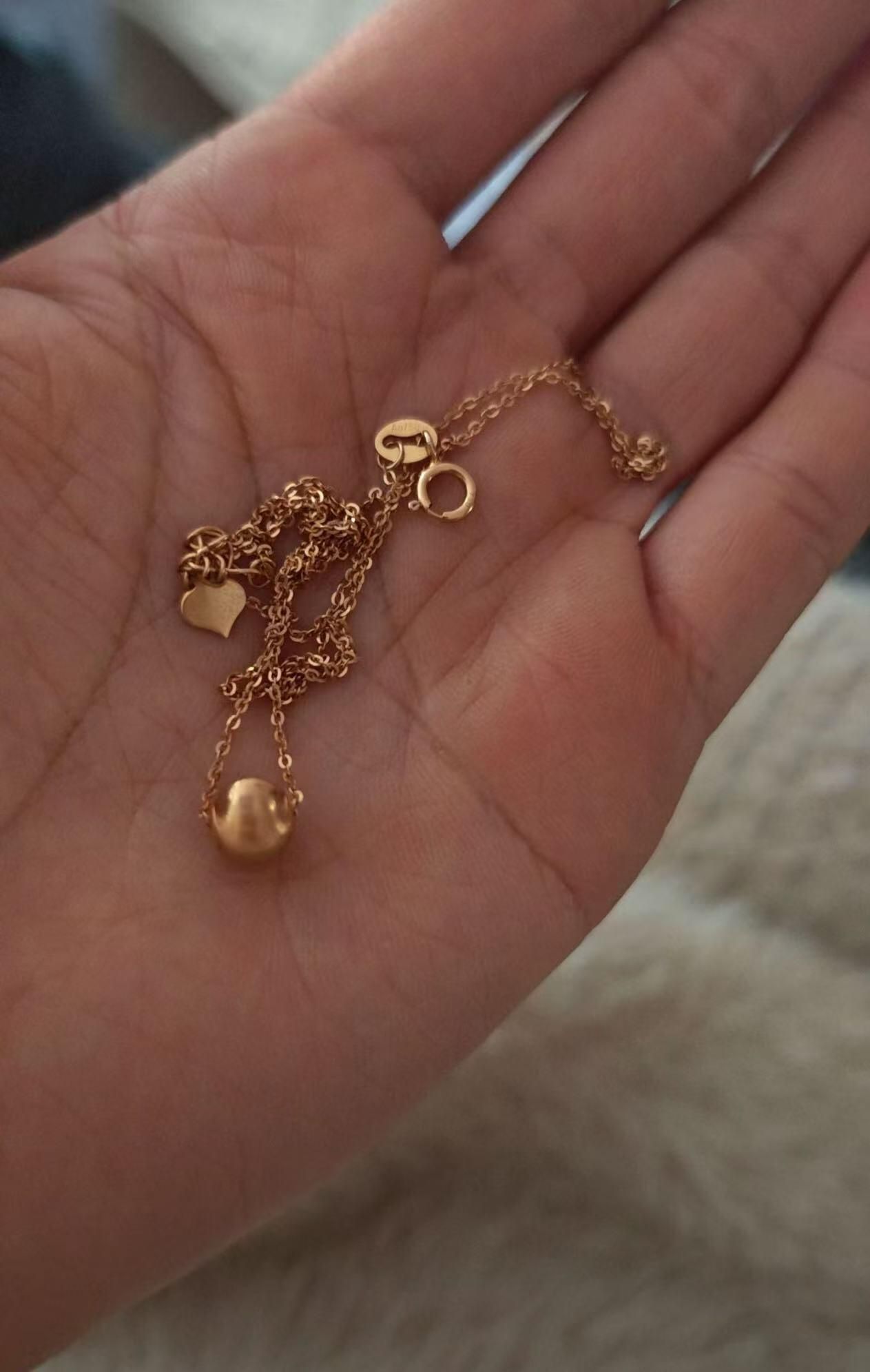

修補、焊接及不同金屬部件，可能令局部讀數與主體不同。較妥當的做法是把主體、接合位和扣件分別測試並標明位置，再由檢測人員解釋哪些結果可用於成色判斷。GIA亦把多色金屬、焊料、維修與鍍層列為珠寶金屬測試的考慮因素。
不要只選最低的焊位讀數壓低整件成色，也不要刻意略過焊位、只取最高值。幾個測點的簡單平均，不等於整件按重量計的平均含金量。如差異未能解釋，應先覆核；焊料存在本身也不能直接當成任何標示偏差都合規的理由。
表面有金，不代表內部與表面一致
GIA曾報告在較低K數黃金上再鍍金、影響XRF判讀的情況；這說明同樣含金的表層與底層，也可能有不同成色。詳見Gold-Plated Gold。不能因儀器測到Au，就跳過鍍層與磨損位置的觀察。
另一宗GIA電鑄手鐲個案顯示，外層測得高K數仍可能存在非金填充。這是特定送檢個案，不能據此推算市面假金比例，也不能把所有中空或電鑄首飾都視為造假。
四、XRF與其他驗金方法，各自能回答甚麼？
XRF利用金屬受激發後發出的特徵X射線分析元素。它適合快速了解被測表面區域的成分，但不能把表面結果無條件延伸至整件內部；LBMA的XRF介紹明確說明這個限制。儀器型號、校準、樣品形狀及表面狀態亦會影響判讀。
| 檢測方法 | 主要用途 | 限制與事前核對 |
|---|---|---|
| XRF螢光光譜 | 分析測試位置的表面元素與成色，方便多點比較 | 鍍層與不均勻內部可能影響代表性；直接量測一般無需取樣，但若要磨面須另行同意 |
| 比重／密度測量 | 利用重量與排水等資料作輔助篩查 | 中空、鑲石及多種材料會干擾判斷，不能單靠密度確定K數 |
| 試金石與酸測 | 由專業人員比較取下條痕的反應 | 依賴取樣及操作，可能留下痕跡；不能用簡單反應保證整件內部成色 |
| 取樣化驗／火試金 | 對具代表性的樣品分析含金量 | 涉及取樣或破壞；須先確認取樣量、影響、費用、報告及剩餘物料處理 |
| 超聲波等內部篩查 | 在合適金條等物件上尋找異物或空隙 | 不是直接測純度的方法，也不是每款首飾都適用 |
方法比較可參考GIA的金屬含金量測試研究、LBMA取樣與化驗介紹及金條非破壞檢測指引。金條指引的適用對象與首飾不同；本文不把它當成所有金飾的固定流程。
檢測沒有通用的固定秒數、誤差或收費表。「無損」應問清是否只作直接量測，還是包括刮磨等前處理。也不要在家用火燒、酸液或剪切驗金；這些做法可能損壞首飾、寶石及原有證據。
五、讀數與印記不符時，按五步覆核

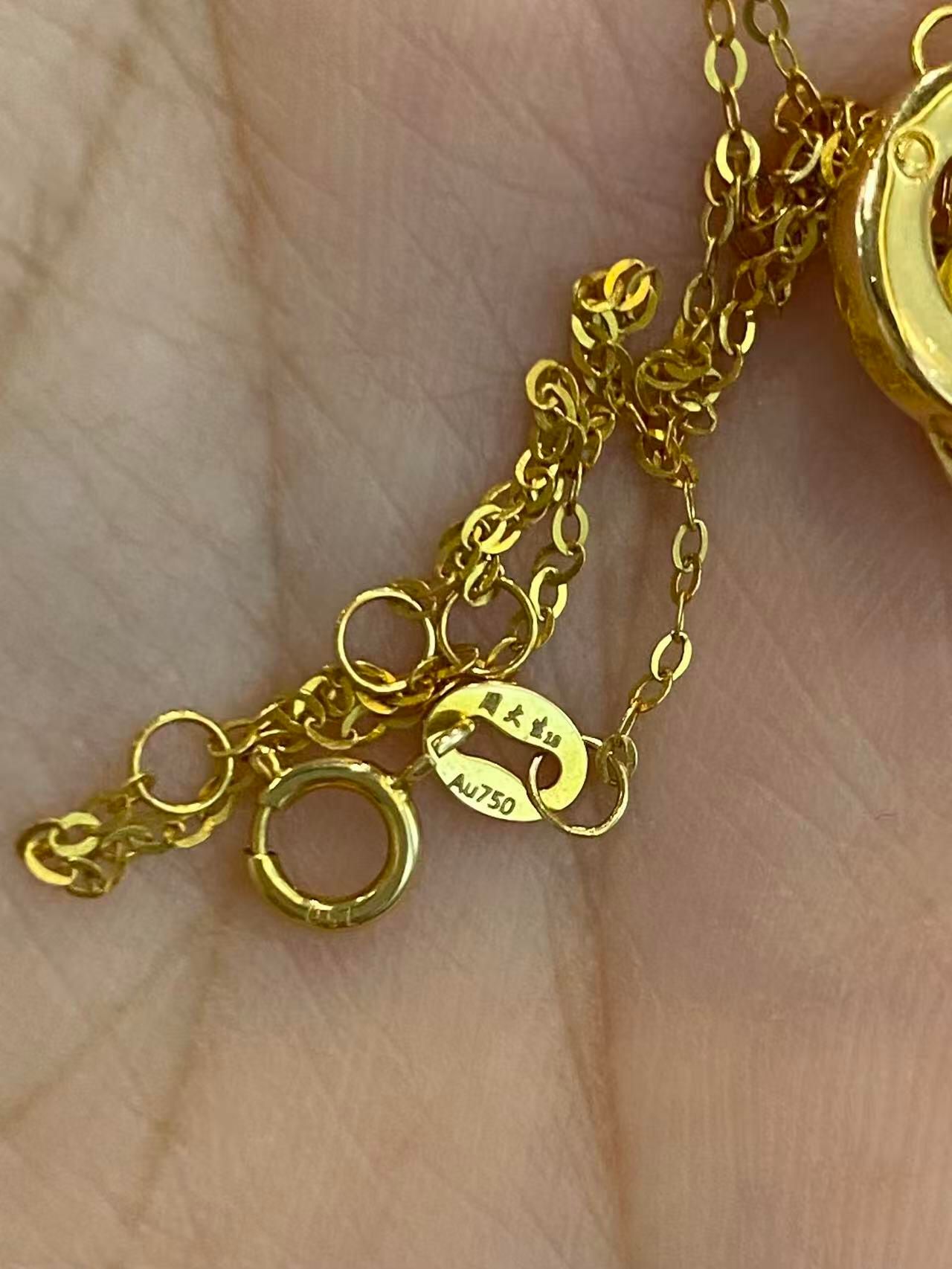

- 先對回物件：保留全貌、印記、編號、購買及維修資料，確認讀數對應哪件首飾、哪個部位。
- 要求解釋測法：問清主體、焊位與扣件有否分開測；讀數是單點結果、篩查結論，還是具代表性樣品的化驗結果。
- 了解誤差與覆測：要求說明校準、表面或形狀影響及測量不確定度；不要把螢幕多顯示幾位小數當成同等準確度。
- 差異未解釋前保留原件：不要急於同意降級收購或破壞性測試；可向合適的獨立檢測機構查詢覆核範圍、方法及費用。
- 先同意下一步條件：如確需取樣、刮磨、剪切或拆石，先記下影響、取樣位置、費用、報告及樣品去向，再決定是否繼續。
檢測商戶提出與印記不同的結果，不等於已證明對方壓價；印有999也不等於已證明足純。把差異原因與證據問清楚，才有基礎比較第二份結果。若涉及購買時的標示爭議，先保留單據及物件，相關規管資訊可查香港海關商品說明頁面。
六、確認成色後，報價還要核對淨重與單價基準
成色確認只是計價的一部分。要求報價逐項列出物件、可計價金屬淨重、採用成色、每克或每兩單價、其他價值、費用及最終實收。寶石、非金扣件或填充物如何處理，也要先說明。
使用每克純金基準：已確認金屬淨重 × 已確認含金比例 × 每克純金收購基準。
直接使用該成色每克報價：已確認金屬淨重 × 該成色每克收購價；不要再乘一次成色比例。
例如，假設10克是已確認的750金屬淨重，其純金等值為10 × 75%＝7.5克；這只是含金量算式，並非今日報價或保證實收。若10克是連石毛重，便不能直接代入。費用與其他價值仍須另行列明，也不能把幾個表面讀數直接平均後套入算式。
具體收購項目可看勝和商行黃金回收；若想了解原購工費與回收價的關係，可看金飾與金條回收價差。比較商戶時以同一物件、同一計價單位及最終實收為準，不單靠廣告單價判斷。
七、黃金印記與檢測常見問題
金飾印有999，就可以直接當足金收購嗎？
不能只憑印記決定。999表示標示含金量99.9%，仍要核對實物、不同部位、淨重及檢測限制，再確認收購成色與單價。
916和750不是足金，是否代表是假金？
不是。916表示含金量91.6%，常見於22K金；750表示75%，即18K金。它們是不同成色的黃金合金，只要標示與實際相符，不能因K數較低就判作假金。
XRF顯示99.9%，能保證整件內部都是足金嗎？
不能單憑表面讀數保證內部。鍍層、填充或不均勻結構可能令表面與整體不同；有疑點時須配合外觀、結構及合適的補充檢測。
焊位讀數較低，就應按最低讀數計整件嗎？
不應直接這樣推算。須把主體、焊位與扣件分開記錄，判斷差異原因及各部分的代表性；也不能只挑最高讀數，或把幾個測點簡單平均當成整件成色。
沒有印記或印記磨損，還可以查價嗎？
可以先提供全貌、原印記位置、購買或維修資料查詢。印記缺失本身不能證明真假；是否收購及最終金額仍須實物核對。
印記與檢測結果不同，需要立即剪開或熔掉嗎？
不需要立即同意。先要求說明檢測位置、方法及限制，保留物件與讀數紀錄；若仍有疑點，可安排獨立覆核。任何刮磨、剪切、拆石或取樣前，應先確認影響、費用及樣品處理。
八、向勝和商行查詢前，先拍齊這些資料
請提供金飾全貌、999／916／750等完整字印、扣件與焊位近照，並註明大約重量是否連石、是否曾修補，以及現有單據或檢測資料。若已有不同讀數，連同測試位置與方法一起提供，方便先釐清需要補充的資料。
本行可先按照片回覆查詢方向及核價安排；照片不能確認內部材質或實際純度，最終仍按實物核對及雙方確認的條件處理。沒有單據的情況可先看無單據黃金查價指南，再聯絡確認需要帶備甚麼。
